脈沖袋式除塵器是20世紀50年代發展起來的除塵設備，由于它有清灰效率等優點，得到廣泛重視，幾十年來脈沖袋式除塵器發展很快，應用越來越多，大小類別規格也比較齊全。

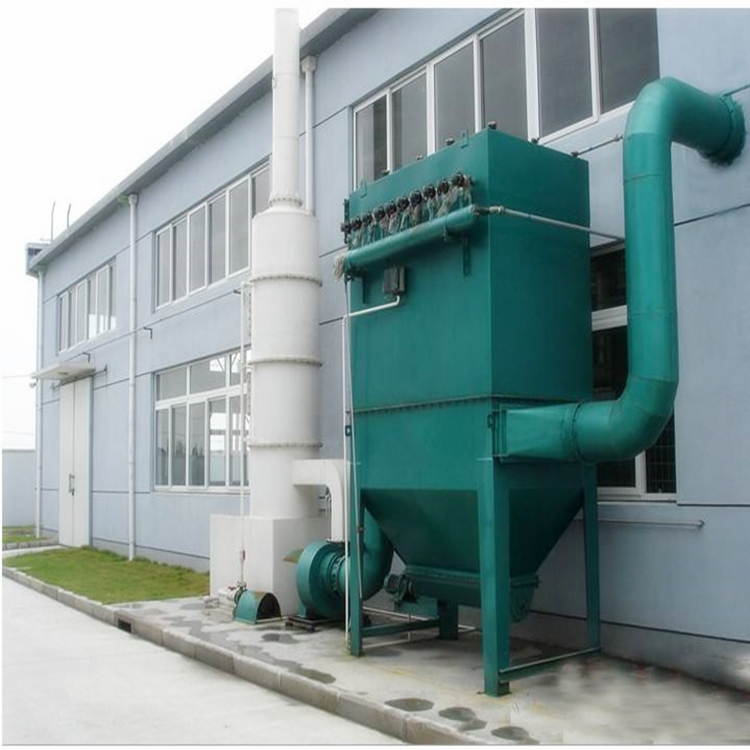

脈沖袋式除塵器一般采用圓形袋，按含塵氣流運動方向分為側進風、下進風兩種形式。這種除塵器通常由上箱體、中箱體、灰斗、框架以及脈沖噴吹裝置等部分組成。
工作時含塵氣體從箱體下部進入灰斗后，由于氣流斷面積突然擴大，流速降低，氣流中一部分顆粒粗、密度大的塵粒在重力作用下，在灰斗內沉降下來；粒度細、密度小的塵粒進入袋體進入進氣室由排氣管經風機排出。
袋式除塵器的阻力值隨濾袋表面粉塵層厚度的增加而增加。當其阻力值達到某一規定值時，進行反吹清灰。此時脈沖控制儀控制脈沖閥的啟閉，當脈沖閥開啟時，氣包內的壓縮空氣通過脈沖閥經噴吹管上的小孔，向文氏管噴射出一股高速高壓的引設氣流，形成一股相當于引射氣流體積若干倍的引導氣流，一同進入濾袋內，使濾袋內出現瞬間正壓，急劇膨脹，使沉積在濾袋外側的粉塵脫落，掉入灰斗內，達到清灰目的。
濾袋室內的濾袋懸掛子花板上，通過花板將凈氣室與濾袋室隔開。根據過濾風量的要求，設有若干排直徑為110-200mm的濾袋、袋長2-9m的濾袋，恰當?shù)臑V袋長徑比應是安裝在凈氣室內的噴吹管對準每條濾袋的上口，噴吹管上開有花板直徑10-30mm的噴吹小孔，以便壓縮空氣通過小開孔吹響濾袋上口時，誘導周圍空氣進入濾袋內進行清灰。根據經驗，每個噴吹管可以噴吹3-40m2的濾袋面積，5-16條濾袋。優良的誘導器可適當增加過濾面積和濾袋數量。
在一定范圍內適當延長噴吹時間，可以增加噴入濾袋的壓縮空氣量及誘導空氣量，獲得較好的清灰效果。當噴吹壓力為200-700kpa時，噴吹時間取0.3-0.1s為宜；若再延長噴吹時間，噴吹后濾袋的阻力下降很少，不僅對清灰效果無明顯影響，反而增加了壓縮空氣的耗量，造成能量浪費。
噴吹周期的長短一般根據過濾風速、入口粉塵濃度、噴吹壓力計除塵器運行阻力來確定。當噴吹壓力一定時，若過濾風速大、入口粉塵濃度高，可縮短噴吹周期，以保持除塵器的阻力不致增加太大。但是，從節省能耗、減少壓縮空氣用量和延長脈沖閥易損件的使用壽命出發，在設備阻力允許的情況下噴吹周期可適當延長。
